非接觸式分光測色儀的結構和測量原理

非接觸式分光測色儀測試探頭和被測樣品非接觸測試，實現液體、醬狀物、粉末等非接觸精密測色。那麽，它是如何測試的呢？本文以三恩時45/0系列非接觸式分光測色儀爲例，簡單介紹瞭非接觸式分光測色儀的結構和測量原理。

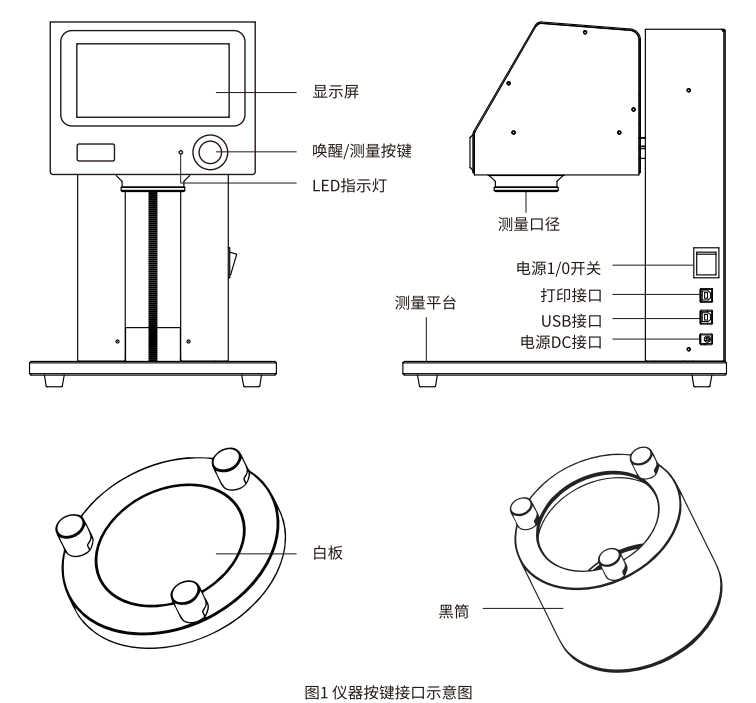

非接觸式分光測色儀的結構

顯示屏：7英寸TFT純彩電容觸摸屏；用於顯示測量數據及儀器操作導航。

LED指示燈： LED指示燈有綠色、紅色兩種指示顔色。

儀器上電(電源适配器通電，開關撥動至“1")，指示燈亮。測量過程中綠燈閃爍，測量完成綠燈常亮，儀器運行異常時紅燈常亮。

喚醒/測量按鍵：待機模式短按測量鍵喚醒系統；短按開啓測量，測量過程中按鍵操作無效。

電源1/0開關：開關撥動至“1”，儀器上電開機；開關撥動至“0"，儀器斷電關機，通過撥動該開關爲硬開關機。

USB接口：USB接口用於與PC電腦連接通信，通過PC端電腦顔色管理系統軟件實現更多功能擴展。

打印接口：用於連接打印機，可以打印測試樣品色度數據。

電源DC口：通過電源适配器爲儀器供電，電源适配器輸入交流電(AC110V-240V)，輸出爲直流24V/3A。

測量口徑：黑白校正時，白闆和黑筒需貼緊測量口徑。測量時待測物體需置於測量口徑下方。測量平台：用於放置被測物體。測量平台有十字定位，可以使待測物體更準確地對準測量口徑，提高測量數據的準確性。

白闆：測量模式時黑白校正的白校正使用，作爲儀器的高反射率測試基準。

黑筒：測量模式時黑白校正的黑校正使用，作爲儀器的0基準。

非接觸式分光測色儀的測量原理

圖2左側圖片爲45/0系列測試原理圖，按照CIE15規定45/0幾何光學結構，光線環形均勻照明待測表面(圖示中底部支撐闆(固定))，此時儀器測量口徑與待測表面固定距離爲7.5mm；用黑筒、工作白闆對測試儀器進行黑白校正，然後将待測零件放置同樣位置，(注：儀器測量口徑底面距離工作白闆、待測零件的表面確保距離爲7.5±0.2mm；儀器分别進行光學信号採集，經光學分光系統色散，電子集成電路運算，最終将待測零件的色度指标呈現給顯示界面。

圖2右側圖片爲D/8系列測試原理圖，按照CIE15規定D/8(包含鏡面反射光)幾何光學結構，光線經過積分球勻化，均勻漫反射照明待測表面(圖示中底部支撐闆(固定))，此時儀器測量口徑與待測表面固定距離爲3.0mm；用工作光阱、工作白闆對測試儀器進行黑白校正，然後将待測零件放置同樣位置，(注：儀器測量口徑底面距離工作白闆、待測零件的表面確保距離爲3.0±0.1mm；儀器分别進行光學信号採集，經光學分光系統色散，電子集成電路運算，最終将待測零件的色度指标呈現給顯示界面。

注意：待測零件測試面與測量探頭平面的距離精度和平行度對測試準確性有影響，請盡量減小誤差，将誤差控制上述範圍之内。14:42圖3左側圖片爲45/0系列測試示意圖，在測試待測零件測試面時，需要確保測試面與測量口徑底面的距離爲7.5±0.2mm。常用的操作方法，将待測零件放置在底座支撐闆上，向儀器輸入樣品高度H，儀器根據輸入樣品高度調整儀器頭部位置，從而確保測試面與測量口徑底面7.5±0.2mm。當不清楚待測零件高度時，需要在儀器樣品高度界面進行高度調試。

圖3右側圖片爲D/8系列測試示意圖，在測試待測零件測試面時，需要確保測試面與測量口徑底面的距離爲3.0±0.1mm。常用的操作方法，将待測零件放置在底座支撐闆上，向儀器輸入樣品高度H，儀器根據輸入樣品高度調整儀器頭部位置，從而確保測試面與測量口徑底面3.0±0.1mm。當不清楚待測零件高度時，需要在儀器樣品高度界面進行高度調試。

在實際測試過程中，爲提高測試效率，可以做工裝治具確保測試待測零件測試面與測量口徑的距離(參照工作白闆、黑筒的結構)。

注：電機帶動儀器頭部移動過程中，避免手、物體等出現在儀器頭部運動的範圍内，以免傷到身體、損壞物體及儀器。圖片及視頻鏈接收藏
