NS多功能測試組件

NS多功能測試組件使用說明

使用範圍：可用於測試液體試劑、醬狀物（如番茄醬、塗料）、粉末（如咖啡）等。

一、組件結構

如圖1、2中所示，NS多功能測試組件的結構如下：

圖1  NS多功能測試組件示意圖

二、使用方法

NS多功能測試組件的使用方法如下，如圖1、圖2所示：

1、測色儀先進行黑、白闆校正，校正完畢進入測色儀主菜單，依次點擊“顯示設置”->“倒置顯示”點選打開，将屏幕倒置顯示，便於後面操作。

2、輕輕松開手擰螺絲8，使固定闆7沿腰形孔可上下移動，使固定闆7盡量處於下方位置；松開手擰螺釘2，使得手擰螺釘2的前端面稍低於螺釘固定座9的端面。

3、将測色儀3放入基座1中，測色儀盡量左右居中，測色儀3左側面（M5螺紋面）緊貼螺釘固定座9的端面，並且使測色儀3的M5固定螺絲孔和螺釘固定座9的孔位對齊，測色儀3測量口徑一側的台階面緊貼黑腔底闆4的底面，向上調整固定闆7的位置，擰緊螺釘8，然後擰緊螺釘2。

    注意：確保測色儀固定穩固，確保測色儀測量口徑一側的台階面緊貼黑腔底闆的底面。

4、根據樣品特點，選取适當容量的樣品杯（Φ60mm樣品杯51、Φ35mm樣品杯52均可使用），将待測樣品放入樣品杯，然後将裝有待測樣品的樣品杯的放入黑腔内，蓋上黑腔蓋闆6，按照測色儀的測試方法進行色度數據測量。

5、測量完畢，取出樣品杯；依次松開手擰螺釘2、8，取下測色儀，妥善保管測色儀；将螺釘2、8歸位，妥善保管NS多功能測試組件。

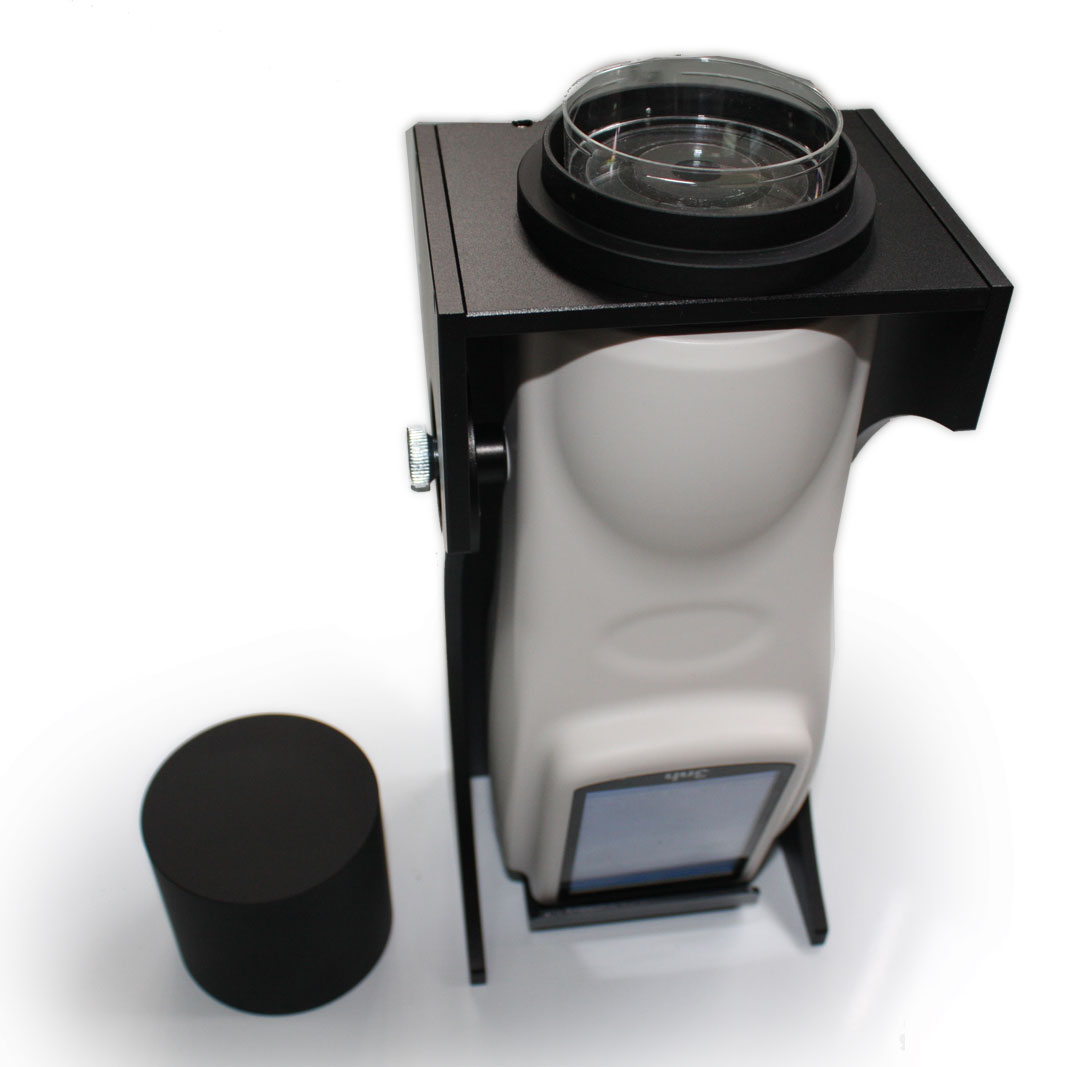

圖2 測色儀與NS多功能測試組件的配合示意圖

三、注意事項

1、将測色儀3裝入NS多功能測試組件前，測色儀應該先完成黑白闆校正。

2、安裝測色儀3時，確保測色儀測量口徑一側的台階面緊貼黑腔底闆4底面。

3、測量過程中，樣品杯裝入測量黑腔時務必要小心，不得使樣品外濺，不得弄髒測色儀透鏡及内部光路，否則導緻測色儀無法正常工作。

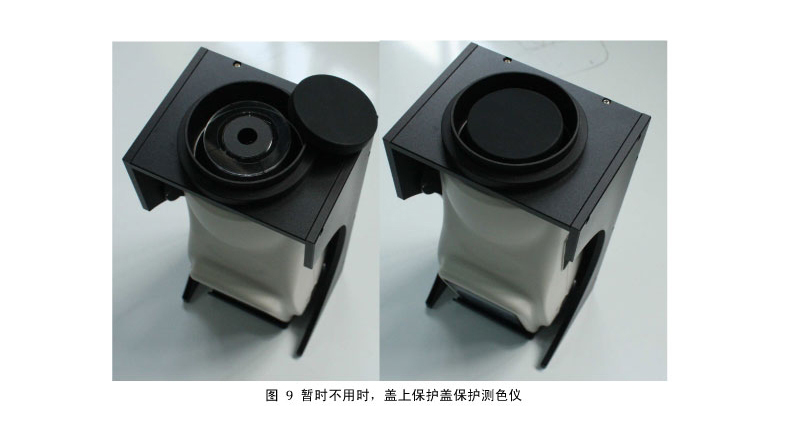

    測色儀裝配在NS多功能測試組件上面，長期不用時，要及時裝上測色儀保護蓋，並蓋上黑腔蓋闆，保護測色儀。

4、樣品杯有劃痕或弄髒時，務必要及時更換，否則影響測試色度數據準確性。

5、使用NS多功能測試組件測量樣品時，建議連接上位機配合軟件使用。

6、測色儀屏幕設置爲倒置顯示，操作更方便。

NS多功能測試組件與測色儀裝配過程

注：2.0版多功能測試組件，可操作性更加靈活、視野更開闊、固定更穩定、測量更精準、更加人性化。
