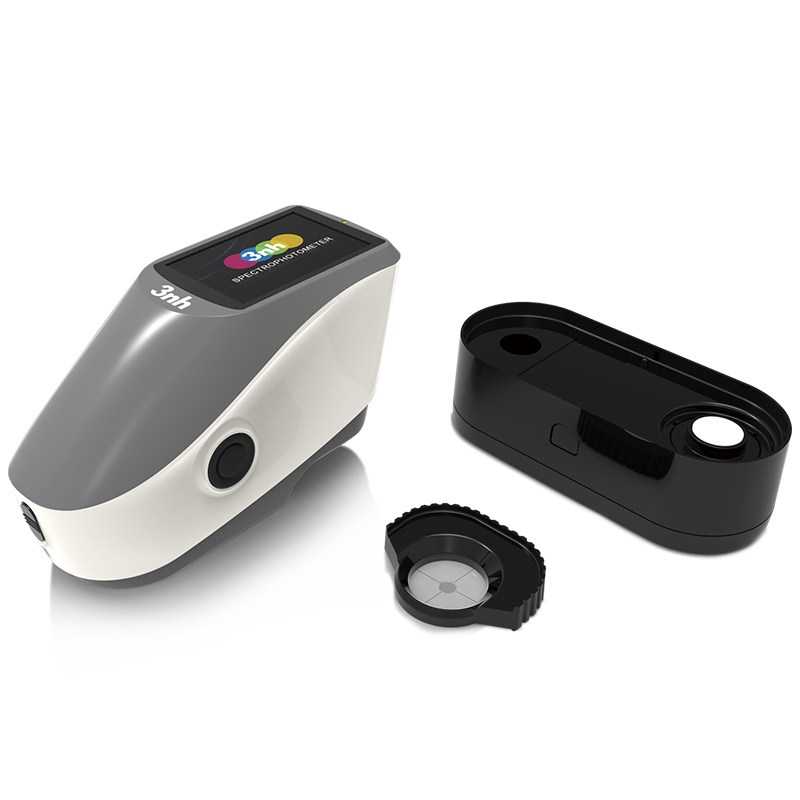

光栅分光密度儀YD5010

産品詳情

光栅分光密度儀YD5010簡介

YD5010是3nh公司獨立開發的完全擁有自主知識産權的45/0幾何光學結構的國産光栅分光密度儀，完全符合标準ISO 5-4，支持ISO 13655标準規定的MO,M1，M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。

YD50系列儀器穩定、測量密度、色度數據精準、功能強大。儀器配備多種測量口徑，在油墨印刷廠、造紙廠、交通路标行業、紡織服裝印染等行業，在科研機構、質量檢測機構、實驗室領域均有廣泛應用。

在CIE推薦的45/0幾何光學照明條件下，基於ISO 13655标準規定的MO,M1，M2,M3測試條件，該儀器可精確測量樣品的反射率數據，在多種顔色空間下，能夠對各種密度指标、色差公式、顔色指數進行精準測量和表述。該儀器在在各類産品的色差品質管控方面也有廣泛的應用。儀器配有高端顔色管理軟件，連接電腦使用，實現更多功能擴展。

光栅分光密度儀YD5010特點

a.45/0幾何光學結構，符合CIE No.15，支持ISO 13655标準規定的MO,M1，M2,M3測試條件，精確實現ISO T、E、A、I密度測量；

b.優美的外觀造型與符合人力力學的結構設計；

c.採用高壽命低功耗的組合LED光源，包含UV光;

d.Φ2/4/8mm口徑任意選擇，适應更多被測樣品;

e.測量樣品反射光譜,CMYK密度、Lab數據精準，可用於精確顔色傳遞;

f.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光栅，256像元雙陣列CMOS探測器等；

g.USB通訊模式，适應性更廣；

h.耐髒、穩定的标準白闆;

i.大容量存儲空間，可存儲10000條測試數據

j.兩種标準觀察者角度，多種光源模式，多種表色系，符合多種标準的色度指标，滿足各種客戶對顔色測密度量的需求；

k.特别适合印刷廠過程控制、品質管控；

l.PC端軟件有功能強大的功能擴展；

光栅分光密度儀YD5010技術參數

産品型号	YD5010
照明方式	45/0(45環形均勻照明0°接收); 符合标準ISO 5-4，CIE No.15
特性	通用型分光密度儀，廣泛應用於油墨印刷、菲林加工、紡織印染、塑膠電子等行業顔色測量和品質控制，尤其适合油墨印刷中光學密度、網點增大等指标的測量和品質管控；根據産品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。
照明光源	組合LED光源，UV光源
分光方式	凹面光栅分光
感應器	256像元雙陣列CMOS圖像感應器
測量波長範圍	400~700nm
波長間隔	10nm
半帶寬	10nm
測量條件	符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片)
密度标準	ISO Status T、 E、A、I
密度指數	密度值、密度差、網點面積、網點增大、疊印、印刷特性、印刷反差、色調誤差和灰度
測量口徑	定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選
顔色空間	CIE LAB,XYZ,Yxy,LCh
色差公式	ΔE^_ab，ΔE^₉₄,ΔE^*₀₀
其它色度指标	無
觀察者角度	2°/10°
觀測光源	A,C,D50,D55,D65,D75,F2,F7,F11,F12
測量時間	約1.5s
重複性	密度值：0.01D以内
	色度值：ΔE^*ab 0.04以内（儀器預熱校正後,以間隔5s測量白闆30次平均值-M3除外）
台間差	ΔE^*ab 0.2以内（BCRA系列Ⅱ 14塊色闆測量平均值-M3除外）
測量方式	單次測量，平均測量（2~99次）
尺寸	長X寬X高=184X77X105mm
重量	約600g
電池電量	锂電池，8小時内5000次
照明光源壽命	5年大於300萬次測量
顯示屏	TFT 真彩 3.5inch，電容觸摸屏
接口	USB
存儲數據	10000條
語言	簡體中文，English，繁體中文
操作溫度範圍	0~40℃，0~85%RH（無凝露），海拔：低於2000m
存儲溫度範圍	-20~50℃，0~85%RH（無凝露）

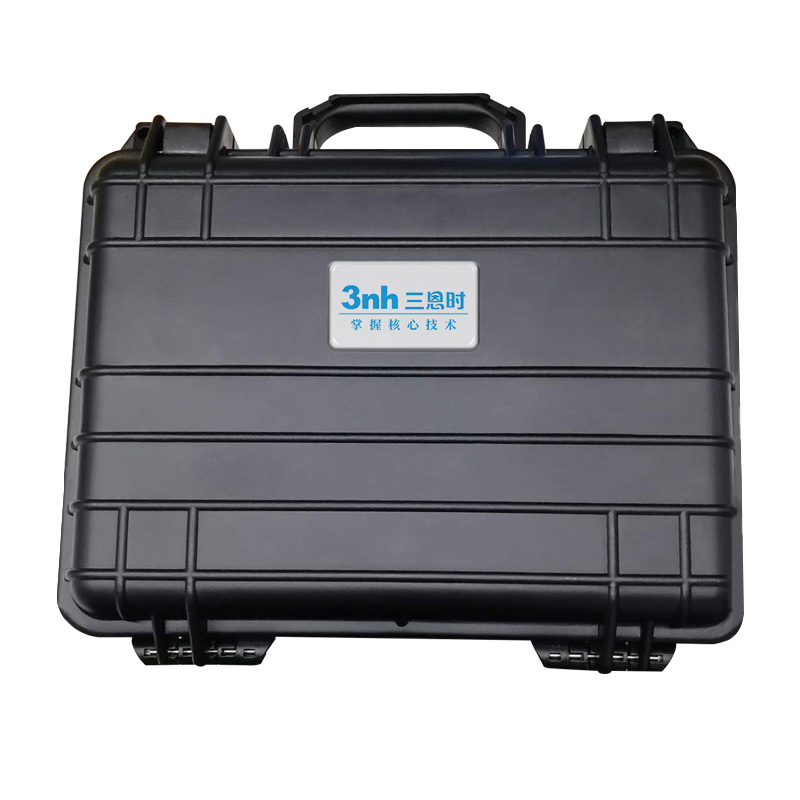

标準附件	電源适配器、數據線、内置锂電池、說明書、品管軟件（官網下載）、黑白校正盒、保護蓋、偏振濾色盒、定位闆
可選附件	微型打印機
注：	技術參數僅爲參考，以實際銷售産品爲準
